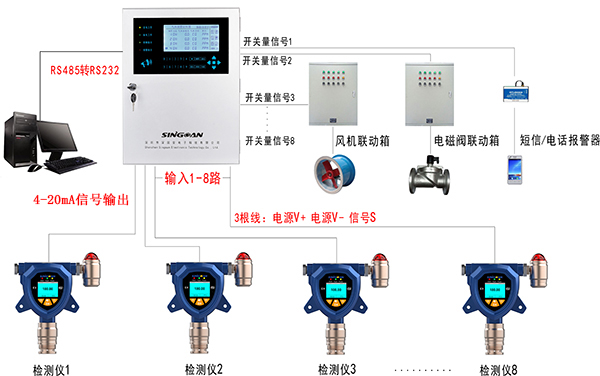

气体检测仪4-20mA输出信号连接布设方案：

一般4-20mA输出分线制主机是前端探测设备开关信号直接接在主机防区上从而触发报警主机报警，而这些开关信号必须通过两条线缆连接气体泄漏报警器主机的防区端口，每个有线气体检测仪都需要将信号线接到分线主机上。他的结构简单，防区数相对较少也就是说，有多少个气体检测仪(防区)就需要多少对线缆。

注：由于RS485总线和分线4-20mA控制器与探测器的链接方式不同的是对于连接的电路方式有所不一样，如果每个探测器都需要一根电线才能完成与控制器的通讯，则称此种连接方式为分线连接。如果几个探测器可以共用一根电线完成与控制器的通讯，则称此种连接方式为总线连接。总线一般传输的是数字信号，它的形式很多，如RS485总线;CAN总线等。

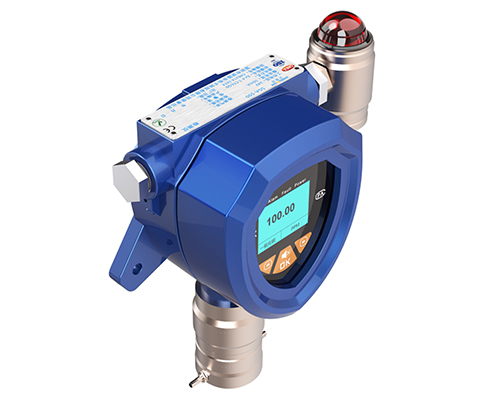

深国安SGA-501系列固定式气体检测仪兼容各种气体控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 4-20mA标准信号输出,继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏。
