产品分类 : 轻烃气体检测仪
型号 : SGA-100系列
产品描述 : 深国安SGA-100系列轻烃气体检测模块按有无显示和信号输出的不同,共分为SGA-100A-LH液晶显示型RS485信号输出轻烃气体检测模块、SGA-100B-LH液晶显示型4-20mA信号输出轻烃气体检测模块、SGA-100E-LH无显示型RS485信号输出轻烃气体检测模块、SGA-100F-LH无显示型4-20mA信号输出轻烃气体检测模块四款。
智能型轻烃气体检测模块
一、轻烃气体检测模块产品简介
SGA-100系列轻烃气体检测模块是深国安电子独立研发和生产的一款,专门针对空气中存在的轻烃气体进行24小时在线监测的标准化、模块化产品;是深国安电子运用十多年气体探测器生产经验,采用国外原装进口轻烃气体传感器,通过32位微处理器和24位数据采集器后,再进行全量程进行温湿度补偿,然后再用99.999%纯度的标准气体进行校准之后的产品;SGA-100系列轻烃气体检测模块可直接输出4- 20mA模拟电流信号或RS485数字信号;因此,客户购买后,无需二次开发,无需再次校准,可直接采集标准信号,进行数据传输、在线监测等工作;产品使用简单,气体检测精度,广泛适用于各类有气体检测需求的行业客户;
SGA-100系列轻烃气体检测模块按有无显示和信号输出的不同,共分为SGA-100A-LH液晶显示型RS485信号输出轻烃气体检测仪、SGA-100B-LH液晶显示型4-20mA信号输出轻烃气体检测仪、SGA-100E-LH无显示型RS485信号输出轻烃气体检测仪和SGA-100F-LH无显示型4-20mA信号输出轻烃气体检测仪;还可根据客户的实际需要,选配不同的采样气室;如自然扩散式气杯、M45*1.5螺纹口的管道式气杯、一进一出气嘴,外接6mm内接4mm气管的流通式气杯。
具体区别请参照下面产品参数列表。
SGA-100系列轻烃气体检测模块全部采用国线一线品牌气体传感器,具体反应灵敏、测量精准、稳定性强、寿命长久等特点;选用品牌包括英国CITY、英国ALPHASENSE、美国HONEYWELL、瑞士MEMBRAPOR、英国DYNANENT、日本NEMOTO、日本FIGARO、美国BASELINE等。
SGA-100系列轻烃气体检测模块运用当前国际领先的催化燃烧、电化学、红外线、PID、半导体和光学波导技术原理,可对100多种可燃和有毒气体进行检测;其中包括甲烷、乙烷、丁烷、氢气、乙炔、氨气、天然气、液化石油气、汽油、柴油、甲醇、乙醇、石脑油、瓦斯、沼气、航空煤油等上百种可燃气体,和常见的一氧化碳、硫化氢、氨气、氯气、氢气、氧气、臭氧、二氧化硫、二氧化碳、光气、笑气、溴气、苯、VOC、甲醛、乙烯、一氧化氮、二氧化氮、氮气、氮氧化物、环氧乙烷、丙烷、氟化氢、氯化氢、磷化氢、硒化氢、氰化氢、TDI、吡啶、三氟化硼等有毒气体。
二、气体检测模块产品特点
●本质安全型电路设计、安全可靠;
●可检测1000多种可燃和有毒气体,业内最全;
●10多年行业生产经验,品质有保障;
●内置国外原装进口气体传感器,反应灵敏,测量精准;
●大屏幕液晶显示,可24小时在线监测,实时显示气体浓度;
●三指示灯设计,监测状态一目了然:工作灯、报警灯、故障灯
●国外原装进口气体传感器,反应速度快、误差率低、抗干扰能力强;
●32位微处理器+24位采集芯片,可在00.000-99999数值之间任意检测;
●标准4-20mA模拟电流信号和RS485数字信号可选;
●多种量程单位可选:%LEL、%VOL、PPM、PPB、ug/m3;
●全量程温湿度补偿和数据修正,大大提高了产品的精度度和稳定性;
●可选配1-2组无源触点信号,方便与风机或电磁阀的控制设备联动使用;
●三种采样方式可选,配套齐全;
●可选配一体式蜂鸣器,现场声光报警;
●一年质保,终身售后服务;
三、轻烃气体检测模块技术参数
型 号 | SGA-100A/B-LH | SGA-100E/F-LH |
图片参考 |
|
|
显示方式 | 液晶显示 | 无显示 |
输出信号 | SGA-100A:四线制RS485 SGA-100B:三线制4-20mA(两线制可选) SGA-100A/B:RS485和4-20mA双输出 | SGA-100E:四线制RS485 SGA-100F:三线制4-20mA(两线制可选)
|
工作电压 | DC 24V | DC 24V |
工作温度 | -20℃~+50℃ (特殊要求可订制) | -20℃~+50℃ (特殊要求可订制) |
工作湿度 | 10~95%RH | 10~95%RH |
工作压力 | 86~106Kpa | 86~106Kpa |
外壳材质 | 铝合金铸体(可选) | 铝合金铸体(可选) |
尺 寸 | 电路版:75mm×75mm 显示屏:80 mm×80mm×25mm 电路版与传感器:标准10cm(可延长至50cm) | 电路版:75mm×75mm 电路版与传感器:标准10cm(可延长至50cm) |
重 量 | 0.8KG | 0.5KG |
声光报警 | 支持 | 支持 |
继 电 器 | 2组1A/24VDC常开无源触点 (可选常闭型) | 1组1A/24VDC常开无源触点 (可选常闭型) |
红外遥控器 | 支持 | 不支持 |
恢复出厂设置 | 支持 | 支持 |
检测气体 | 轻烃 | |
化 学 式 | LH | |
技术原理 | 电化学、红外线、催化燃烧、PID、半导体、光学波导等(依具体气体而定) | |
检测量程 | 0-1、2、5、10、50、100、100、1000、1000、10000、10000(根据传感器和技术原理而定) | |
分 辨 率 | 0.001、0.01、0.1、1、2、5(根据传感器和技术原理而定) | |
单 位 | PPM、%LEL、%VOL、mg/m3、ug/m3 | |
精 确 度 | ≤±3% | |
重 复 性 | ≤±1% | |
线性误差 | ≤±1% | |
响应时间 | ≤20S (个别气体有所差异) | |
功 耗 | 电化学:≤1.0W 红外线:≤1.5W 催化燃烧:≤1.5W PID:≤1.5W 半导体:≤1.5W 光学波导:≤1.5W | |
采气方式 | 自然扩散式(默认) 管道式(M45*1.5螺纹口)可选 流通式(一进一出气嘴,接外6mm*内4mm气管)可选 | |
设计寿命 | 2~5年(根据传感器而定) | |
设计标准 | GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 | |
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d” 》 GB12358-2006 《作业场所环境气体检测报警仪 通用技术要求》 GBZ 2.1-2007 《工作场所有害因素职业接触限值》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 |
四、气体检测模块应用场所
环境监测、煤电公司、过程自动化、物联网、环保设备、科研院校、楼宇建设、消防报警、污水冶理、垃圾处理厂、仪器公司、电力设备、烟气分析等。

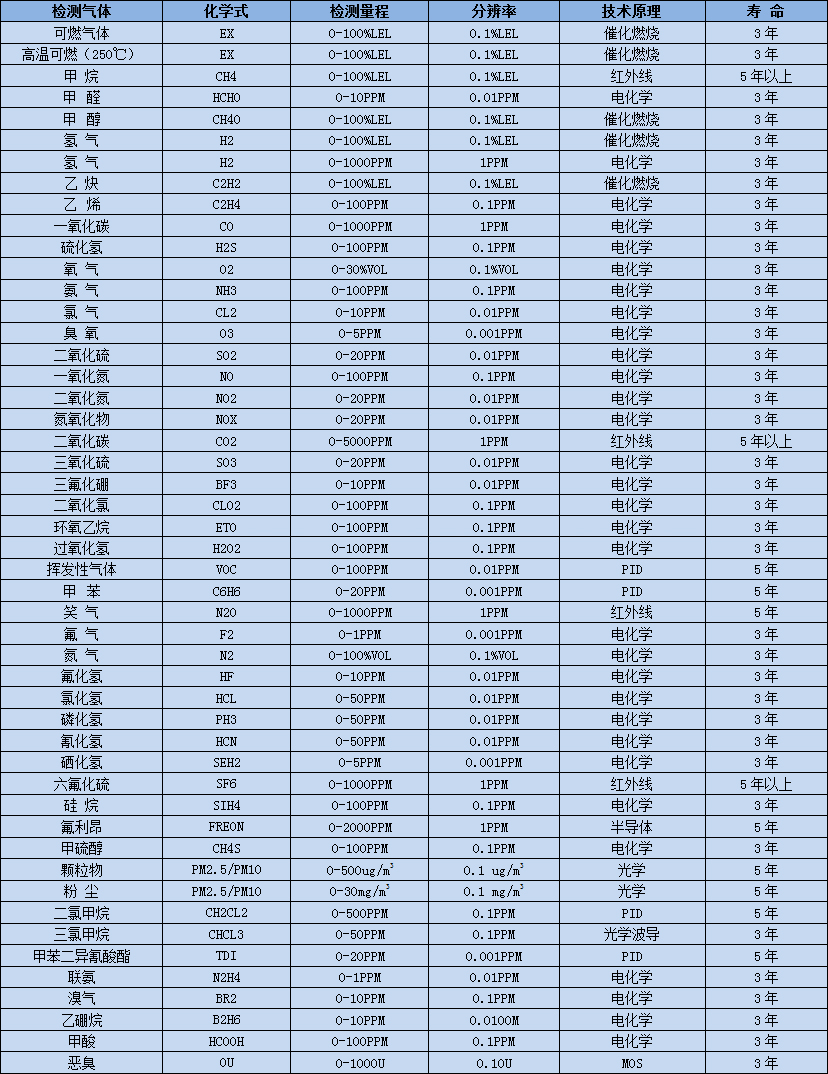

常见气体选型
※另有上千种气体和量程可选,详细请咨询深国安销售人员!
