固定式可燃气体检测仪/可燃气体报警器(485协议输出)-深国安
产品分类 : 可燃气体检测仪

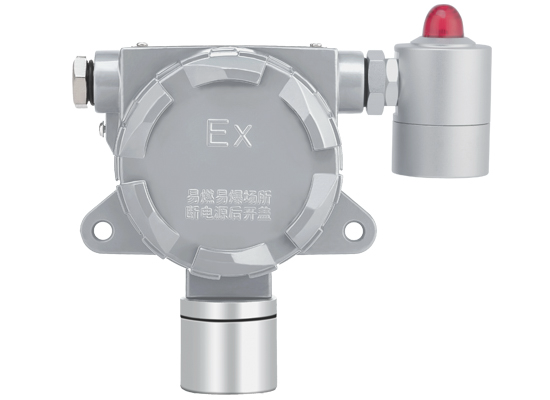

型号 : SGA-500E-Ex
产品描述 : SGA-500E-EX无显示可燃气体检测仪是深国安开发的一款性价比最高的在线式可燃气体报警器。产品本身输出RS485通讯协议，只需1根4芯线即可将上百个产品统一串联在一起，即布线方便，又为施工方节约了成本。还有本地声光报警功能，当现场可燃气体泄漏时，不仅安保室内的控制主机会声光报警，就连现场的工作人员也能及时发现，避免了更大损失的发生。
一、产品简介
SGA-500E-EX可燃气体检测仪是深国安电子运用十多年技术经验，独立研发设计的一款固定式、无显示型可燃气体检测仪。产品信号默认为RS485。产品运用当前最先进的微电子处理技术，搭配国外原装进口气体传感器，可快速、准确地检测目标气体。本质安全型电路设计，配备铝合金防爆外壳，即使恶劣环境下，也能安全使用。
SGA-500E-EX可燃气体检测仪为气体扩散式。检测原理为当目标气体进入气体探头部分后，内部的传感器会第一时间发出感应。传感器根据气体浓度的高低会产生一定电量信号。该信号经过电路放大处理后，由CPU经过AD采样、温度补偿、智能计算后，输出精准的4－20mA电流信号、RS485通讯信号、0－5V电压信号、ZIGBEE、NRF、WIFI、GPRS无线信号等。客户可通过采集这些信号，与深国安公司的SGA-800A、SGA-800B、SGA-800C系列气体报警控制主机、PLC、DCS、上位机等系统配套使用,进行报警、数据再处理。另外，产品内部配有1组继电器（开关量信号），可与风机、电磁阀的控制设备进行联动，最大限度地保障您的生命和财产安全。
SGA-500E-EX可燃气体检测仪还可根据客户需求，选配声光报警、管道式气杯、泵吸式气杯等。
另外，还有SGA-500E-EX-G高温型可燃气体检测仪、SGA-500E-H2氢气检测仪、SGA-500E-C2H2乙炔检测仪进行选购。高温型可燃气体检测仪最高可耐250℃，广泛应于有高温炉、变电站等高温场所。
别名：
无显示型可燃气体变送器、RS485信号输出可燃气体检测仪、中石化专用可燃气体检测设备、煤矿专用可燃气体报警器、钢铁厂专用可燃气体探测器、化工厂专用可燃气体探头、隧道专用可燃气体变送器、环境监测专用可燃气体分析仪
二、产品特点
● 本质安全型电路设计、安全可靠；
● 国外原装进口气体传感器，反应速度快、误差率低、抗干扰能力强；
● 200多种气体，多种量程、多种信号输出可供选择；
● 强大的声光报警功能， 声响在85dB以上；
● 客户可根据需要，通过控制器设定检测仪的报警点；
● 自带全量程温度补偿和数据修正功能，提高了产品的精度性和稳定性；
● 1组继电器（开关量信号）信号输出，方便与风机或电磁阀的控制设备联动使用；
● 可通过调节可调电阻，调整零点和目标点；
● 独特的结构设计，安装、布线简单方便，节约成本；
● 铝合金铸体防爆外壳，安全有保障；
● 防爆证等级：ExdIICT6 Gb
● 防爆证编号：CNEx19.1790x
● 防护等级：IP66
三、产品参数
检测气体 | 一般性可燃气体 | ||
化 学 式 | EX | ||
检测原理 | 半导体式、催化燃烧式、红外线式、热传导式 | ||
量 程 | 0－5000PPM、10000PPM、20000PPM、0－100%LEL、0－5%VOL、0-100%VOL可选 | ||
分 辨 率 | 50PPM、100PPM、0.1%LEL、0.1VOL%、1%VOL可选（根据量程和传感器而定） | ||
检测方式 | 气体扩散式、管道式、泵吸式可选 | ||
安装方式 | 靠墙面安装（离气体泄漏源最近的地方） | ||
输出信号 | RS485通讯信号 | ||
设计标准 | GB 50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》 | ||
执行标准 | GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》 | ||
级 别 | 工业级 | 显示方式 | 无 (可选液晶显示) |
工作电压 | DC 12－30V | 外壳材质 | 铝合金铸体 |
精 度 | ≤±3% | 声光报警 | LED灯+≥85dB (选配) |
响应时间 | ≤30S（T90） | 继 电 器 | 1组(1A/24VDC) (选配) |
重 复 性 | ≤±2% | 防爆等级 | ExdⅡCT6 Gb |
线性误差 | ≤±2% | 防爆证号 | CNEx19.1790x |
零点漂移 | ≤±1%（F.S/年） | 防护等级 | IP66 |
工作温度 | ～+50℃(特殊要求请咨询) | 计 量 证 | 可选 |
工作湿度 | ≤95%RH无结露 | 线 制 | 四线制（总线式） |
工作压力 | 86～106Kpa | 固定位置 | 2处 |
功 耗 | ≤1.5W （DC 24V） | 进 线 口 | M20*1.5 |
尺 寸 | 168mm×140mm×95mm | 出 线 口 | M20*1.5 |
覆盖半径 | ≤7.5米 | 设计寿命 | 2～5年（根据传感器而定） |
重 量 | 约1.3KG |
|
|
附 件 | 包装盒、说明书、合格证、出货单、各一份 | ||
四、应用场所
石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、 输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等。
五、订购说明
型 号 | SGA-500A | SGA-500B | SGA-500C | SGA-500D | SGA-500E | SGA-500F |
检测气体 | 常见可燃及各种有毒气体 | |||||
检测原理 | 催化燃烧、半导体、电化学、红外线、PID光电离子、热传导式 | |||||
显示 | 液晶显示 | 液晶显示 | 液晶显示 | 无显 | 无显 | 无显 |
输出信号 | RS485 | 4-20mA | 无线 | 无线 | RS485 | 4-20mA |
线制 | 4线 | 2线或3线 | 无线 | 无线 | 4线 | 2线或3线 |
※另有高精度、高配型可供选购：
美国芯片+智能电路+顶级气体传感器+红外遥控+1对1售前、售后服务！
型号后缀为：－G
