产品概述

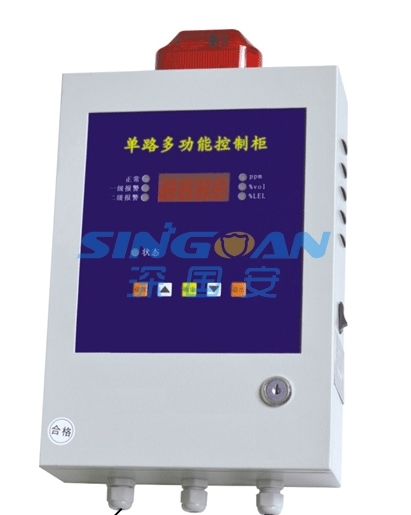

SGA-800D-1分线制报警控制主机是本公司研制的一款1路4—20mA变送器信号输入的智能可控系统。该产品具有高稳定，高准确和高智能化的特点，外接控制端口丰富，用户可以自由选择挂接变送器的种类和接入端口，并通过简单设置即可进行现场检测与报警。目前版本的系统已集成有声光报警，并提供继电器常开控制端（用户可以方便外接报警器或其他需控器件）

该系统主要应用于需要检测可燃或各种有毒气体的场合中，显示待检气体的数值指标量，当现场的某种待检气体的指标超出或低于所设置的标准时，系统会自动进行一系列报警动作，如报警，排风，跳闸等（根据用户的不同设置而不同）。

系统技术参数

1. 检测原理：系统通过给外接变送器提供24V标准直流电压，采集标准4—20mA变送器输入信号，分析处理以完成数码显示与报警操作。

2. 适用对象：本系统支持各标准变送器的输入信号。如气体变送器：一氧化碳、硫化氢、氢气、二氧化硫、氨气、氧气、氯气和可燃气体等气体变送器。

3. 表1为上述气体技术参数的设置表（仅供参考，用户可根据具体情况设置参数）

表1

1. 可选变送器类型：24VDC供电，4-20mA 信号输入的两线或者三线制变送器

2. 工作电压：交流220V，50Hz

3. 使用环境：温度：—

4. 系统功率：本系统在2路满载的情况下，最大功耗10W。

5. 继电器控制端口：可以提供220V的驱动能力。

6. 外型尺寸：长×宽×厚（cm）：30×25×10。

7. 系统与外接（气体）变送器连接线要求：可以采用2线或3线制接法，单芯线直径≥，线长≤。
